光伏接線盒樣式多種多樣，但基本結構都是不變的，包括盒體、盒蓋、連接器、接線端子、二極管等，一些接線盒廠家設計了散熱片加強盒內溫度的散發，也有一些接線盒廠家做了其他方面細節的設計，但是總的結構沒有發生變化。

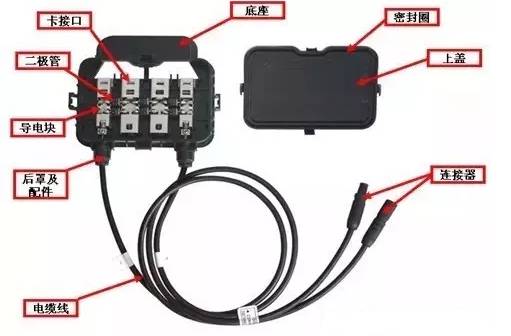

卡接式接線盒具體結構如下圖所示：


簡單的光伏接線盒所需要的材料最少十多種，原材料的性能及使用壽命關乎著接線盒本身的質量，所以接線盒的材料一直受到廠商及光伏運維者的高度關注，接線盒原材料的材質如下圖所示：
